建图与定位服务使用指南

本页面向要在一台机器人上建出第一张地图、并让后续任务在这张地图上稳定运行的工程师。阅读前需要机器人已经有可用的雷达或 RGB-D 相机和底盘里程计，并且能用 rbnx boot 启动部署。读完本页可以独立完成：选对传感器绑定与引擎、建图并保存、以定位模式启动、在运行中切换地图，以及判断地图未按预期加载时如何定位原因。

接口清单与载荷定义在空间地图接口页，本页不重复。

本页依据 service-map-rbnx 的 898432ef 编写。该仓库独立于 Robonix 主仓库演进，参数模板见 config/rtabmap_params.template.yaml。

服务负责什么

建图服务把传感器数据变成两样东西：一张二维占据栅格（occupancy grid），和一个可以反复回到的坐标系。前者交给导航服务规划路径，后者是场景服务里所有对象位姿的参照。

它同时负责地图的生命周期：保存、加载、删除，以及向全系统广播“当前是哪张地图、第几代”。场景服务据此判断自己的对象该不该失效。

当前的建图与定位按室内场景设计。 输出是二维占据栅格，Grid/3D 取 false，位姿配准用 Reg/Force3DoF 限制在平面内。输入只接雷达、RGB-D 与底盘里程计，不融合 GNSS。室外开阔环境缺少可回环的结构特征，且地面不满足平面假设，现有参数不适用。

三个数据库，必须分清

RTAB-Map 从不直接写入已保存的地图。下面所有规则都源于这一点。

数据库	路径	谁写它
已保存地图	`{MAPPING_MAPS_DIR}/{map_id}/rtabmap.db`	只有 `save_map` 写一次，此后不可变
运行时数据库	`{MAPPING_RUNTIME_DB_DIR}/…`（默认 `/tmp/robonix-mapping-runtime`）	RTAB-Map 持续写。建图会话拿到一个全新的空库，加载则拿到已保存地图的副本
遗留默认库	`~/.ros/rtabmap.db`	正常部署里没人写，只作为 `save_map` 的最后兜底

一个已保存地图目录里除数据库外还有配套产物：

maps/lab_3f/rtabmap.db  occupancy.pgm  occupancy.yaml  occupancy.png  cloud.pcd  meta.yaml

传感器绑定

sensor_providers 是唯一必填项。它把传感器角色映射到 Atlas 上的提供方 ID，写了哪个角色就启用哪个输入。

service:
  mapping:
    config:
      sensor_providers:
        lidar3d: roof_lidar
        rgb: front_camera
        depth: front_camera
        odom: base_chassis

支持的角色是 lidar2d、lidar3d、rgb、depth、imu、odom。用 RGB-D 时 rgb 和 depth 必须同时给出。

启动配置

字段	默认值	含义
`algo`	`rtabmap`	建图引擎。只用 `rtabmap`，在跑的机器人部署全是它。`config.spec` 里另外列出的取值没有部署在用，不要选
`occupancy_sources`	所有可用输入	参与构建二维占据栅格的输入，取 `lidar`、`depth`。它与 `Grid/Sensor`、`Grid/FromDepth` 是两种互斥写法，同时配置会在启动时直接抛 `RuntimeError`，二选一
`params_file`	无	部署自己拥有的 RTAB-Map 参数 YAML，相对路径从 `robonix_manifest.yaml` 所在目录解析。从上游 `config/rtabmap_params.template.yaml` 复制一份到部署仓库作为起点，上游模板运行时不会被加载
`rtabmap_params`	无	在 `params_file` 之上的最终覆盖，键用 RTAB-Map 的名字例如 `Grid/FootprintLength`，值必须是标量
`base_frame`	`base_link`	机器人本体坐标系，必须与完整 URDF/TF 树以及导航服务用的一致
`odom_frame`	`odom`	连续运动坐标系，选定的里程计提供方必须在这个坐标系里发布
`deskew_lidar`	`false`	对 `lidar3d` 点云做运动畸变校正，需要逐点时间戳
`use_sim_time`	`false`	用 ROS `/clock`。只有当所有传感器、TF 发布者和消费者都用同一个仿真时钟时才打开
`map_mode`	`mapping`	启动模式，见下一节
`map_id`	无	定位模式下要加载的地图标识，定位模式必填
`webui_port`	`8091`	建图 Web 界面端口，设为 `0` 或空字符串关闭
`webui_host`	`127.0.0.1`	Web 界面绑定地址。该界面没有鉴权，除非有带认证的部署覆盖层保护，否则保持回环地址

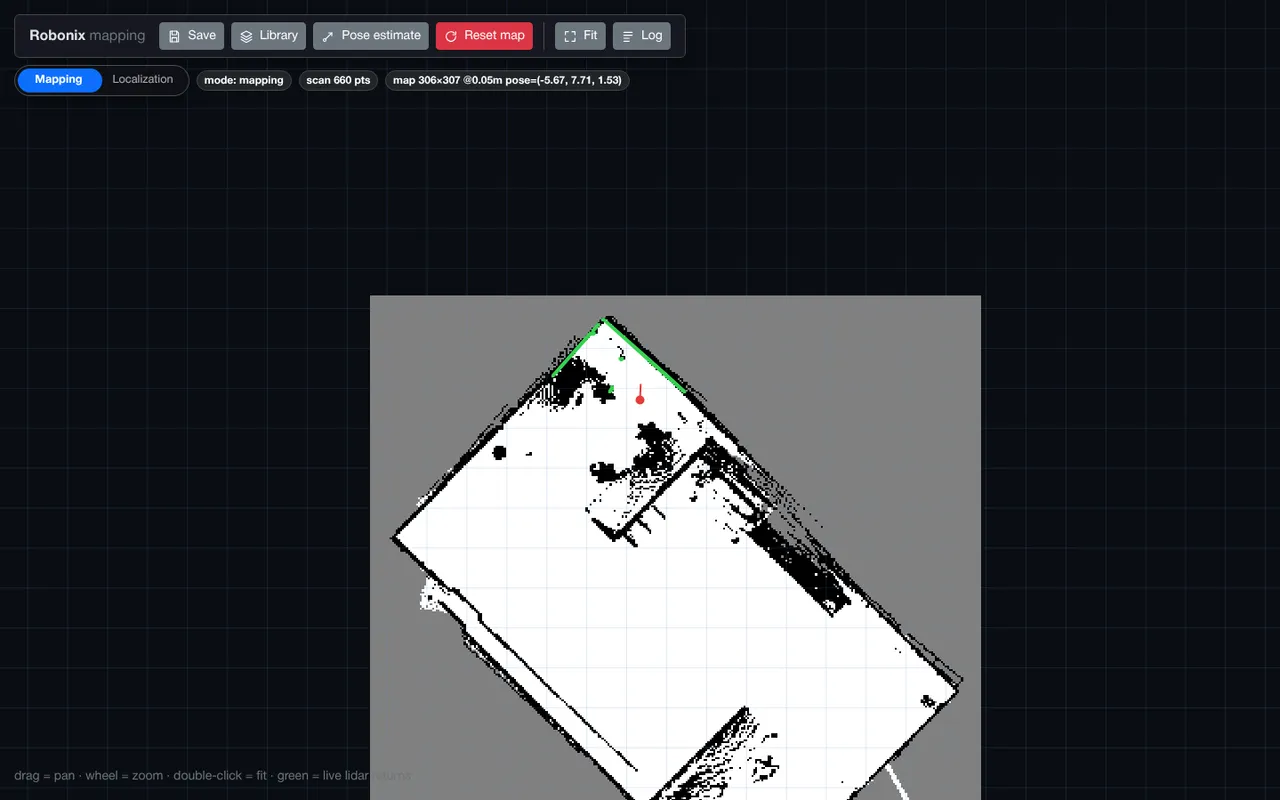

建图 Web 界面。显示当前地图、运行模式和会话状态，并提供保存、加载与模式切换。

分离定位与导航里程计

有些机器人用于建图的高精度里程计延迟太高，直接给导航用会导致控制震荡。这时打开 navigation_odom_bridge：RTAB-Map 内部里程计变成只发消息的私有轨迹，另有一座桥用底盘位姿发布 map 到导航 odom 的变换。

config:
  odom_frame: odom_icp             # RTAB-Map 私有轨迹改名，不能再叫 odom
  navigation_odom_bridge: true
  navigation_odom_topic: /odom
  navigation_odom_frame: odom      # 底盘里程计拥有的坐标系，必须与上面不同

默认关闭，保持原有 TF 行为。

RTAB-Map 参数系统

这是建图服务配置里真正花时间的地方。下面讲 RTAB-Map 自己的参数体系，以及现有机器人部署从中总结出来的经验。

两类参数，两套规则

RTAB-Map 的 ROS 包装层里有两类参数，行为不同，混淆它们会让节点起不来：

斜杠命名的 RTAB-Map 参数，例如 Grid/CellSize、Reg/Strategy。包装层把它们统一声明为字符串。
原生 ROS 参数，例如 deskewing、publish_null_when_lost。它们有各自的声明类型，必须保持布尔或数值。

服务已经按这个区分处理：params_file 与 rtabmap_params 里斜杠命名的键会被转成字符串，其余保持原类型。这条规则的存在是因为曾经全部字符串化，导致一个声明为布尔的原生参数被换成字符串，节点直接拒绝启动。

两层覆盖

params_file 是部署自有的完整参数文件，rtabmap_params 是在它之上的最终覆盖。后者适合放几条与机器人硬件强相关、且希望在清单里一眼看见的值：

config:
  params_file: config/rtabmap_params.yaml
  rtabmap_params:
    Grid/FootprintLength: 0.84
    Grid/FootprintWidth: 0.60

实际需要调的几组

Grid/*：占据栅格的生成方式。 这一组直接决定导航看到的那张图。

参数	现有部署的取值	说明
`Grid/CellSize`	`0.05`	栅格分辨率，与 Nav2 代价地图的 `resolution` 保持一致
`Grid/RangeMax`	`6.0`	参与建栅格的最大距离。给得比雷达量程小是有意的，远处回波角分辨率差，写进栅格会让边界模糊
`Grid/RangeMin`	`0.25`（Lite3）	近场截止。四足机器人靠它同时挡掉行走时的腿部回波
`Grid/RayTracing`	`true`	用射线清空走过的自由空间，否则地图上全是没被清掉的旧障碍
`Grid/3D`	`false`	二维导航用二维栅格
`Grid/MaxObstacleHeight`	`1.0` 到 `1.5`	高于此高度的回波不算障碍。按机器人真实高度定
`Grid/MaxGroundHeight`	`0.1`	低于此高度算地面
`Grid/FootprintLength` / `Width`	直接写在参数文件里	写进栅格之前先去掉机身自身的回波。Lite3 在 `config/rtabmap_params.yaml` 里填 `0.68 × 0.46`，比 `soma.yaml` 声明的 `0.610 × 0.370` 大一圈，留给步态摆动。这两个值不会自动同步，改机身尺寸时要一起改
`Grid/Sensor` / `Grid/FromDepth`	Lite3 设 `0` / `false`	只用雷达建栅格。RGB-D 仍供 RTAB-Map 和场景服务使用，但不会把同一堵墙用受外参误差影响的方式再写一遍

Reg/* 与 Optimizer/*：位姿配准。 Reg/Strategy: 1 选 ICP，Reg/Force3DoF: true 把配准限制在平面内。后者在四足机器人上是必需的：不加的话步态带来的横滚和俯仰会让地图产生形变。

Icp/*：匹配阈值。 Icp/MaxCorrespondenceDistance、Icp/MaxTranslation、Icp/MaxRotation 三者共同决定一次匹配能接受多大的偏差。调得太紧的表现不是报错，而是静默放弃修正：Benben 的注释记录了这个现象：二维激光特征少，阈值过紧导致定位匹配不上，给了 initialpose 之后修正量恒为 0，旋转持续漂移。

Vis/*：视觉特征阈值。 Vis/MinInliers 默认 20，两台用二维激光的机器人都放宽到 12，理由同样是特征少。

RGBD/*：更新频率与回环。 RGBD/LinearUpdate 和 RGBD/AngularUpdate 决定移动多少才生成新节点（现有取值 0.05 到 0.1）。RGBD/ProximityBySpace 打开空间邻近检测。RGBD/ProximityPathMaxNeighbors 是每条路径上参与比对的邻居节点数上限，上游默认 0 表示关闭这种一对多的邻近检测；Lite3 设成 1，在保留走廊回环的同时减少平行墙造成的错误连接。

Rtabmap/DetectionRate 是每秒处理几帧。Lite3 取 1.0 并写明了依据：手动建图推荐速度 0.10 到 0.15 m/s，1 Hz 意味着每次更新间隔 10 到 15 厘米，同时给 Jetson 留下足够算力做 RGB-D 与点云同步和 ICP 里程计。该参数应当从建图时的移动速度倒推。

三条踩过的坑

RGBD/MaxOdomCacheSize: 0。 默认值大于 0 时，定位的回环修正要等第二次确认匹配才生效。机器人静止时这次确认永远不会来，于是 map 到 odom 的修正一直挂起，/map 显示的是一个局部窗口而不是加载进来的整张图。

Mem/InitWMWithAllNodes: true。 不设它的话，运行时加载地图后工作内存不会载入全部已保存节点，/map 只从实时传感器数据重建，表现为大约 6 米的局部窗口。对全新的临时建图库没有影响。

RGBD/ProximityGlobalScanMap 必须保持 false。 设为 true 会触发 RTAB-Map 0.22 的断言崩溃（Rtabmap.cpp:2953，Pose of N not found in global scan poses），定位和建图的邻近检测直接中止。

一个不要覆盖的参数

Mem/IncrementalMemory 由服务按模式接管：建图时为真，定位时为假。不要在共享参数文件里覆盖它，否则模式切换的语义会被破坏。

两种启动模式

map_mode 只有两种有意义的组合。

建新图是默认形态，两个键都不写就是它：

service:
  mapping:
    config: {}

以定位模式起来，是跑任务时用的稳定坐标系形态：

service:
  mapping:
    config:
      map_mode: localization
      map_id: lab_3f

mapping 模式总是打开一个全新的空运行时库。同时写了 map_id 也会被忽略：它指向的是一个已保存产物，不是一个正在运行的会话。没有“启动后继续扩展地图 X”这种配置。

localization 模式必须给 map_id，地图不存在就启动失败。这是有意的约束，避免在用户以为正在定位时，服务从开机位姿重新建图。它把已保存的数据库复制一份并在副本上定位，因此地图坐标系跨重启稳定，场景服务才能为同一个 ID 恢复语义状态。

运行时操作

操作	改数据库	改模式	改坐标系
`save_map(map_id)`	否，把当前活动库快照成一张新的已保存地图	否	否
`load_map(map_id)`	是，复制已保存地图并切到副本上	是，切到定位	是，切到该地图的坐标系
`switch_mode(mode)`	否	是	否
`reset_map`	否，只清工作内存，文件还在	回到建图	是，原点变成机器人当前位姿
`pose_estimate(x, y, θ)`	否	否	否
`delete_map(map_id)`	从磁盘删除一张已保存地图	否	否

现场需要记住的四条：

save_map 只发布一次。 用已存在的 map_id 保存会被拒绝，修正后的地图存成新 ID。
load_map 一定进入定位模式。 传 mapping 参数会被接受并强制改写，因为 RTAB-Map 只有在以定位模式打开数据库时才会恢复已保存的占据栅格。
reset_map 会让坐标失效。 重建出来的地图不和旧的共享坐标系，之前记录的位置全部作废。生命周期广播会提升 generation 来说明这一点。
加载会替换当前会话。 上次保存之后建的部分全部丢失，先保存再加载。

常用流程

建第一张图：不写 map_id 和 map_mode 启动，把空间走一遍，save_map("lab_3f")。
再建一张图：重启服务，然后走图并存成新 ID。不要先加载一张已有地图。
在已保存地图上执行任务：用 map_mode: localization 加 map_id 启动，或者对运行中的服务调 load_map(id)。
修正一张已保存地图：重新建一个会话并存成新 ID。已发布的地图是不可变的。

运行中切换模式，以及“地图不见了”

配置里的 map_mode 只是启动默认值。switch_mode 能在不动数据库和坐标系的前提下翻转运行中的 RTAB-Map。

优先重启，不要在运行时切换。 从定位切回建图是危险方向，而且切过去之后加载的那张地图通常会从实时视图里消失。Web 界面在定位状态下会一直显示警告，并在这次切换前要求确认。要建新图，请用 map_mode: mapping 重启服务。

地图消失时没有任何东西被删除。它变成了一个图的连通分量，而当前发布的地图不是从这个分量组装的。RTAB-Map 0.23.x 里分四步发生：

进入定位会调用 Memory::incrementMapId()，开启新的会话 ID 并清空短期记忆。每次加载都会这样，因为加载总是进入定位。
定位期间每个新节点都被丢弃而不是保留，会话 ID 保持不变。
切回建图只是把 Mem/IncrementalMemory 翻成真。Memory::addSignatureToStm 只在会话 ID 相同时才把新节点连到上一个节点，所以切换后建的第一个节点没有回到旧地图的里程计连接。图从此有两个互不相连的分量。
发布的地图来自 Rtabmap::optimizeCurrentMap，它优化的是当前节点所在的连通分量。旧地图在另一个分量里，因此不在 /map 中。

当 RTAB-Map 在两个会话之间检测到一次回环时地图会回来：那条连接把两个分量合并。所以这次切换只在重定位确实能成功的场合才安全。磁盘上的数据库两种情况下都不受影响。

接入新传感器后的验证顺序

1. 先验证里程计和 TF

启动底盘原语后，先不启动自主探索。确认 Atlas 能找到里程计能力，再检查 ROS 2 数据。以下示例使用 /odom；如果 Atlas 显示的实际话题不同，将命令中的话题替换为该值。

rbnx caps -v | rg -A 12 -B 2 'base_chassis|robonix/primitive/chassis/odom'
ros2 topic info /odom --verbose
ros2 topic hz /odom
ros2 run tf2_ros tf2_echo odom base_link

机器人静止时位姿不应连续跳变；缓慢直行时平移方向应与实际运动一致；原地旋转时 yaw 方向应正确，位置不应产生大幅圆周运动。任一项失败时，先修正轮径、轮距、坐标系、时间戳或 TF 唯一性，不要用 RTAB-Map 参数掩盖底盘里程计错误。

2. 检查传感器坐标和时间

ros2 run tf2_ros tf2_echo base_link front_lidar_link
ros2 run tf2_ros tf2_echo base_link camera_color_optical_frame
ros2 topic hz /scan
ros2 topic hz /camera/color/image_raw
ros2 topic hz /camera/aligned_depth_to_color/image_raw

框架名和话题名必须替换为当前部署的实际值。转动机器人时如果墙面立即形成扇形、斜墙或多重边界，优先检查里程计旋转量、传感器外参和时间同步。

3. 启动 Mapping 并检查唯一发布方

ros2 run tf2_ros tf2_echo map odom
ros2 topic hz /map
ros2 node info /rtabmap
rbnx logs -t mapping -l info

外部里程计模式下，/rtabmap 不直接订阅 /odom 是预期行为：它从 TF 查询 odom → base_link。检查 TF 树时应只有一个 odom → base_link 发布方和一个 map → odom 发布方。

4. 再做建图调参

使用一段包含慢速直行、原地旋转和回到已知区域的固定路线。每次只改一组参数，并比较墙体重影、闭环后全图变形、障碍保留情况和处理频率。

地图细节不足时，先检查 Grid/CellSize 和输入分辨率。
节点过稀时，逐步降低 RGBD/LinearUpdate 和 RGBD/AngularUpdate；节点过密导致计算堆积时则提高。
处理跟不上输入时，降低 Rtabmap/DetectionRate，不要仅增大队列。
旋转时配准失败时，先检查 TF/时间/里程计，再调整 ICP 门限。
Grid/RayTracing 取值取决于雷达输出的形态。Webots 与 Lite3 都设 true，靠射线清出走过的自由空间，否则地图上会留下没被清掉的旧障碍。Go2 设 false，因为它的 UniLiDAR 发的是稀疏非重复的点包而不是完整平面扫描，逐包做射线追踪会在回波之间拉出放射状的假自由空间，而地面回波本身已经提供了可通行区域。换雷达时这一项要重新判断，并用“障碍移走”和“雷达从障碍下方穿过”两类场景验证。

地图稳定后再运行 Explore、保存空间地图、标注房间并测试导航。保存、加载和位姿重定位接口见空间地图。

定位常见问题

定位模式启动失败。 这是设计行为：map_id 指向的地图不存在时服务拒绝启动，而不是从开机位姿开始建图。先确认地图目录存在且包含 rtabmap.db。

加载后机器人在地图上的位置不对。 用 pose_estimate 给一个初值。它不改数据库也不改模式。

建的图漂移或者尺度不对。 先确认 base_frame 和 odom_frame 与 URDF/TF 树一致，再确认里程计提供方确实在声明的坐标系里发布。这两项不一致时地图看起来仍然像地图，但所有坐标都是错的。

Web 界面打不开。 默认只绑回环地址。要从别的机器访问必须先有带认证的覆盖层，不要直接把 webui_host 改成 0.0.0.0。

参考

本页涉及的上游系统与参数出处：

RTAB-Map 论文：Labbé M, Michaud F。RTAB-Map as an open-source lidar and visual simultaneous localization and mapping library for large-scale and long-term online operation。Journal of Field Robotics, 2018。
RTAB-Map 代码与参数手册：introlab/rtabmap，参数含义见 Tutorials·Advanced Parameter Tuning。
ROS 2 封装：introlab/rtabmap_ros。
本页的 Lite3 取值出自 syswonder/robot-deep_robotics-lite3 的 config/rtabmap_params.yaml 与 soma.yaml；Go2 取值出自 syswonder/robot-unitree-go2；Webots 取值出自 Robonix 仓库的 examples/webots/config/rtabmap_params.yaml。
