场景服务使用指南
本页说明如何把场景服务（Scene）部署到真实机器人或仿真环境。前置条件是 rbnx boot 可以拉起一个最小部署，并且机器人已有可用的定位与占据栅格（occupancy grid）。
内容依次是：服务边界、启动与自检、硬件对应哪一档语义能力、一次感知循环的内部步骤、对象与关系如何产生、部署配置、操作界面、资源占用与三种部署方式，最后是对象缺失或重复时如何定位原因。
接口清单、能力约定（Contract）的 ID 和载荷定义都在场景理解接口页，这里不重复。
场景服务负责什么
场景服务订阅机器人的彩色图、深度图、位姿和占据栅格，维护一份对象级的环境模型，并通过能力约定回答关于它的查询。规划器问“椅子在哪里”，由场景服务给出地图坐标系下的位姿。
三类数据只存在于场景服务里：
- 对象注册表（object registry）：环境里有哪些对象，以它为准。
- 关系层（relation layer）：对象之间的空间关系和语义关系。
- 用户标注（user annotation）：人在地图上画的房间和兴趣点。这类信息目前由人手动标注，感知流水线不产生。
场景服务不做同步定位与建图（SLAM），度量定位和占据栅格都来自空间地图服务，它只负责消费。它也不做路径规划，goal_near 和 goal_room 只是把语义引用换算成规划器认识的目标位姿，再往下就不管了。
启动场景服务
场景服务是部署的一部分，由 rbnx boot 随整栈拉起，不单独启动。以仓库自带的 Webots 演示为例：
# 构建镜像。这一步会拉 torch 与感知模型权重，第一次比较久
cd system/scene && bash scripts/build.sh
# 起仿真（Webots + 底盘 + 相机 + 雷达）
cd ../../examples/webots && bash sim/start.sh
# 起整栈：atlas、executor、pilot、各路原语、场景、建图、导航、探索
export DISPLAY=:0
rbnx boot
启动后按以下顺序确认服务已就绪：
# 1. 场景服务在能力注册表里，且是 ACTIVE
rbnx caps | grep scene
# 2. 操作界面能打开
curl -s -o /dev/null -w "%{http_code}\n" http://127.0.0.1:50107/
# 3. 智能体能看到它的工具
rbnx tools | grep scene
日志在部署目录的 rbnx-boot/logs/scene.log。启动时有两行必看：perception plan: 说明定档结果与接上的输入，ConceptGraphsDetector started 说明检测器就绪。两行之间的时间差就是激活耗时，x86 上实测约 12.6 秒。
对象要靠机器人走动才会出现。让规划器跑探索技能：
rbnx ask "thoroughly explore the entire room, and wait for explore to finish"
硬件决定能跑到哪一档
场景服务按相机类输入是否接上，把能力分成三档，不看性能。档位名就是启动日志里 tier= 的取值：
| 档位 | 输入 | 检测器 | 智能体可以问什么 |
|---|---|---|---|
metric | 彩色图 + 深度图 | ConceptGraphs | 对象级三维语义、空间关系、开放词表查询 |
visual | 只有彩色图 | 视觉语言模型（VLM） | 区域级语义，对象位置粗略 |
geometric | 都没有 | 无 | 只有占据栅格与 goal_near |
内参（intrinsics）、位姿和外参（extrinsics）不参与定档。它们缺失时下降的是 grounding 的质量，不是档位。但 metric 档缺少内参时会持续等待，不会自行假定一个相机矩阵。当前档位见启动日志中的这一行：
tier=... detector=... grounding=... inputs=[...]
一次感知循环做了什么
检测器在架构上是可替换的槽位，metric 档当前选用的是 ConceptGraphs，一套开放词表的三维场景图构建方法。它的做法是逐帧检测并分割物体，把每个掩码编码成视觉特征，反投影成三维点云，再跨帧把属于同一个物体的观测合并成一条持久记录。场景服务在容器里从上游仓库的 ali-dev 分支源码安装，只替换输入输出接口，合并算法本身不改。
metric 档默认每 0.6 秒执行一次。每一拍都完整跑完下面九步，不会因为画面变化不大就跳过某一拍，所以 GPU 占用是持续的，不随机器人是否移动而变。周期由 SCENE_DETECT_PERIOD_S 控制。
- YOLO-World 在配置的开放词表上给出候选框。
- 先剔除忽略类，再做分割，因为分割是最贵的一步。
- MobileSAM 为每个保留的框生成掩码。
- CLIP 把每个掩码裁剪编码成特征向量。
- 掩码结合深度图反投影成地图坐标系下的点云和有向包围盒，所用的相机到地图变换优先取自 TF2，其次由位姿加校验过的外参组合。
- 背景类（地板、墙、天花板、地毯）和只落在地面上的检测被过滤掉。
- 剩下的检测与 ConceptGraphs 的对象地图做关联并融合。这份对象地图是感知流水线自己的累积结果，跨帧存在，每一拍在它上面增删改。
- 每 10 拍做一次清理：去噪、合并重叠对象、删除点数过少的记录。这一步不是每拍都跑。
- 把对象地图的当前状态投射成对象注册表，供外部查询。
对象如何建立、合并与消失
这一节决定了实际效果，调参也集中在这里。
关联由 ConceptGraphs 的合并流水线完成：先算空间相似度与视觉相似度并加权聚合，再交给 merge_detections_to_objects。聚合结果要过三道闸才允许合并。质心距离超过 1.5 米直接否决，避免出现横跨房间的巨大包围盒。YOLO 类别不同直接否决。聚合相似度低于 0.55 则不合并，转为新建对象。
这里有一个必须知道的后果：关联是类别严格的。同一把椅子这一帧被认成 chair、下一帧被认成 couch，就会产生两个对象。这是重复对象的主要来源，也是 SCENE_CG_MERGE_CLASS_GROUPS 存在的原因。
合并有两条通路。逐帧合并处理同一物体被拆成多条记录的情况；周期性合并有三个独立判据，可以分别开关：类无关的几何塌缩（只看包围盒交并比与包含关系）、点云重叠加视觉相似度、同类近邻距离。三者的阈值都是环境变量，见下面的配置表。
消失分两级。软驱逐把记录标记为 missing 并释放它与后端的绑定，SCENE_OBJECT_TTL_SEC 之内重新看到可以复用原来的对象 ID 和观测计数；超过之后硬删除。另有一条独立通路：当一个对象的旧位置当前就在视野里而且是空的，它会被直接移除。
对象注册表与场景图的更新频率不同
这两层的时间尺度差一个数量级，混淆它们会导致对下游行为的错误预期。
| 对象注册表 | 场景图 | |
|---|---|---|
| 更新周期 | 0.6 秒（SCENE_DETECT_PERIOD_S） | 30 秒（SCENE_GRAPH_INTERVAL_SEC） |
| 由什么驱动 | 每一帧感知 | 独立的后台循环 |
| 内容 | 对象及其位姿、包围盒、观测计数 | 节点与关系边 |
对象注册表是高频动态的。 它每 0.6 秒被上面这条流水线刷新一次，内容随机器人移动、视角变化和检测抖动持续变化：对象会新建、被合并、被软驱逐（missing）、超过 SCENE_OBJECT_TTL_SEC 后硬删除。同一张桌子在相邻两拍里的包围盒和 observation_count 都可能不同。
场景图相对稳定。 它的节点来自对象注册表，但不跟着每拍重建，而是由一个独立的后台循环按 30 秒的周期重新推理。参与建图的对象还要先满足 SCENE_GRAPH_MIN_OBSERVATIONS（默认 2）次观测，单拍的误检进不来。每轮最多处理 SCENE_GRAPH_MAX_OBJECTS（默认 80）个对象和 SCENE_GRAPH_MAX_CANDIDATE_EDGES（默认 200）条候选边。
两者相差 50 倍，这个差距是有意的：关系推理要调模型，成本远高于一次检测，而“杯子在桌子上”这类关系本来也不会每 0.6 秒变一次。
对这两层提问的方式也不同：问“现在看得见什么”查对象注册表，问“A 在不在 B 上面”查场景图。
关系分两层
这两层是分开的，部署时可以只用第一层。
几何关系循环以 3 Hz 运行，只依据几何产生接触、包含与可达性边。它不需要模型、不需要网络、不需要任何凭据，规划器依赖它在启动后数秒内可用。
场景图构建器（scene graph builder）额外产生基于图像 grounding 的语义边。它需要视觉语言模型（VLM）的接口地址与密钥。缺少密钥时它记录一行日志，关系统一返回 unknown，几何层不受影响。新部署不启用这一层也能正常运行。
部署配置
场景服务的配置分两处：部署清单（manifest）里的 config 块，和环境变量。清单字段优先于同名环境变量。
清单字段
system:
scene:
manifest: package_manifest.yaml
config:
map_id: office
observations:
- kind: rgb
contract: robonix/primitive/camera/rgb
- kind: depth
contract: robonix/primitive/camera/depth
camera_provider_id: tiago_camera
camera_frame: camera_color_optical_frame
base_frame: base_link
pose_max_age_s: 2.0
web_port: 50107
| 字段 | 含义 |
|---|---|
observations | 声明场景服务订阅哪几路输入。每条必须同时写 kind 与 contract，缺一条会记一行警告并跳过该路输入。话题名和消息类型由 Atlas 按能力约定解析，不在这里填 |
camera_provider_id | 相机提供方的实例名，即部署清单里该原语的 name（例如 tiago_camera），不是软件包标识 com.robonix.*。彩色图、深度图、内参、外参必须来自同一台物理相机，这个字段把它们钉在同一个提供方上 |
camera_frame | 相机光学坐标系名。不配置时取当前彩色图消息自带的 header.frame_id |
base_frame | 机身坐标系名，与本体模型（Soma）声明的值核对 |
pose_max_age_s | 用于相机到世界投影的位姿最大接收年龄，超龄样本会让检测被扣住不发布 |
map_id | 地图身份的静态回退值。建图服务广播 robonix/service/map/lifecycle 时以广播为准 |
intrinsics_fallback | 手写一组相机内参（fx、fy、cx、cy 和分辨率）备用。相机的 intrinsics 能力一直没送来可用数据时，检测器改用这组值做反投影，日志里打一条 camera intrinsics fallback 警告。不配置时缺内参就一直等，不会自己编一个 |
web_port | 操作界面端口，设为 0 关闭界面 |
kind 与 contract 的合法组合固定为下面几组：
kind | contract | 消息类型 |
|---|---|---|
rgb | robonix/primitive/camera/rgb | Image |
depth | robonix/primitive/camera/depth | Image |
intrinsics | robonix/primitive/camera/intrinsics | CameraInfo |
camera_extrinsics | robonix/primitive/camera/extrinsics | TransformStamped |
lidar2d | robonix/primitive/lidar/lidar | LaserScan |
lidar3d | robonix/primitive/lidar/lidar3d | PointCloud2 |
pose | robonix/service/map/pose | PoseWithCovarianceStamped |
odom | robonix/primitive/chassis/odom | Odometry |
occupancy_grid | robonix/service/map/occupancy_grid | OccupancyGrid |
环境变量
按用途分组，只列部署时真正会调的。完整清单在 system/scene/README.md。
感知模型与词表
| 变量 | 默认值 | 含义 |
|---|---|---|
SCENE_OPEN_VOCAB_CLASSES | 55 项默认表 | 逗号分隔的开放词表。检测器只能用给定的名字作答，把词表换成部署现场真实存在的类别，是目前实测收益最大的一处改动 |
SCENE_DETECT_PERIOD_S | 0.6 | 检测周期。与语音等其他 GPU 任务共用一张卡时调大它 |
SCENE_CG_FORCE_CPU | 空 | 置 1 强制 CPU，约慢三倍 |
SCENE_CLIP_MODEL / SCENE_CLIP_PRETRAINED | ViT-B-32 / 本地权重 | 特征编码模型 |
SCENE_PERCEPTION_WAIT_S | 30 | 等待相机提供方的秒数，超时后按当时可见的输入定档 |
合并与去重
| 变量 | 默认值 | 含义 |
|---|---|---|
SCENE_CG_SAME_CLASS_MERGE_DIST_M | 0.4 | 同类近邻合并距离，不看视觉相似度。对付“一个键盘变三个”。设 0 关闭 |
SCENE_CG_MERGE_CLASS_GROUPS | 空 | 易混类归组，例如 chair,table,desk;sofa,couch。同组内的标签抖动会被折叠，组外互不影响。空值表示永不跨类改名 |
SCENE_CG_CROSS_CLASS_IOU_THRESH | 0.30 | 周期性类无关塌缩的包围盒交并比阈值，调低更激进 |
SCENE_CG_CROSS_CLASS_OVERLAP_THRESH | 0.50 | 同上，一个框被另一个包含的比例阈值 |
SCENE_CG_MERGE_OVERLAP_THRESH / SCENE_CG_MERGE_VISUAL_SIM_THRESH | 0.50 / 0.65 | 点云重叠且 CLIP 余弦相似度同时达标才合并 |
SCENE_CG_OBJ_MIN_POINTS | 20 | 周期清理的最小点数。键盘这类薄物体反投影后点很稀，调高会把它们一起删掉 |
SCENE_OBJECT_TTL_SEC | 30 | 软驱逐对象的保留时长，决定对象 ID 在短暂遮挡后能否复用 |
关系层
| 变量 | 默认值 | 含义 |
|---|---|---|
SCENE_GRAPH_IMAGE_RELATIONS | true | 用一次基于图像 grounding 的模型调用产生关系边。置 false 或拿不到相机帧时回退到逐对文本推理 |
SCENE_GRAPH_IMAGE_MAX_DIM | 960 | 送给模型的标注图长边像素上限，直接决定图像 token 开销 |
VLM_REASONING_EFFORT | 未设置 | 设置后转发给所有场景模型调用。未设置时字段整个不出现，不影响非推理模型 |
界面、持久化与地图绑定
| 变量 | 默认值 | 含义 |
|---|---|---|
SCENE_WEB_HOST | 0.0.0.0 | 操作界面绑定地址。界面没有鉴权，机器人在共享网络上时设为 127.0.0.1 |
SCENE_WEB_PORT | 50107 | 操作界面端口 |
SCENE_OBJECT_MEMORY_DB | /data/robonix/scene_memory/objects.db | 对象快照数据库路径，容器内路径由宿主挂载 |
SCENE_ANNOTATIONS_DIR | /data/robonix/scene_annotations | 用户标注按地图分文件存放的目录 |
SCENE_RESTORE_ON_START | 未设置 | 显式选择启动时热恢复对象。默认每次启动都是新的实时会话 |
SCENE_MAP_ID | default | 地图身份回退值，优先级低于清单 map_id，两者都低于建图服务的广播 |
SCENE_MAP_BINDING_WAIT_S | 3.0 | 启动探测等待生命周期约定出现的秒数，0 关闭探测 |
操作界面怎么用
界面在 SCENE_WEB_PORT（默认 50107），四个页面各自回答一个问题。它们都不需要智能体在运行，是排查感知问题最快的入口。
| 页面 | 路径 | 回答什么 |
|---|---|---|

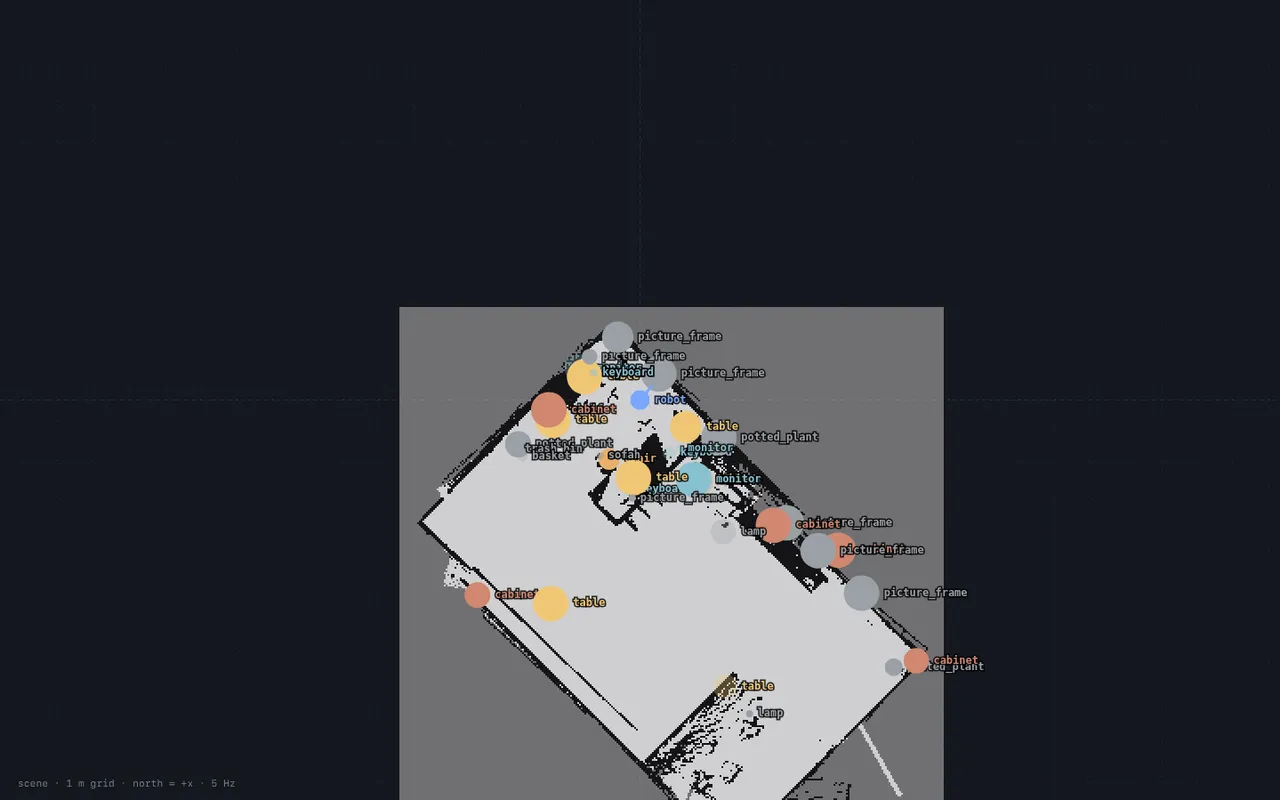

| 二维地图 | /2d | 对象和机器人画在占据栅格上，判断对象有没有落在它该在的房间里 |

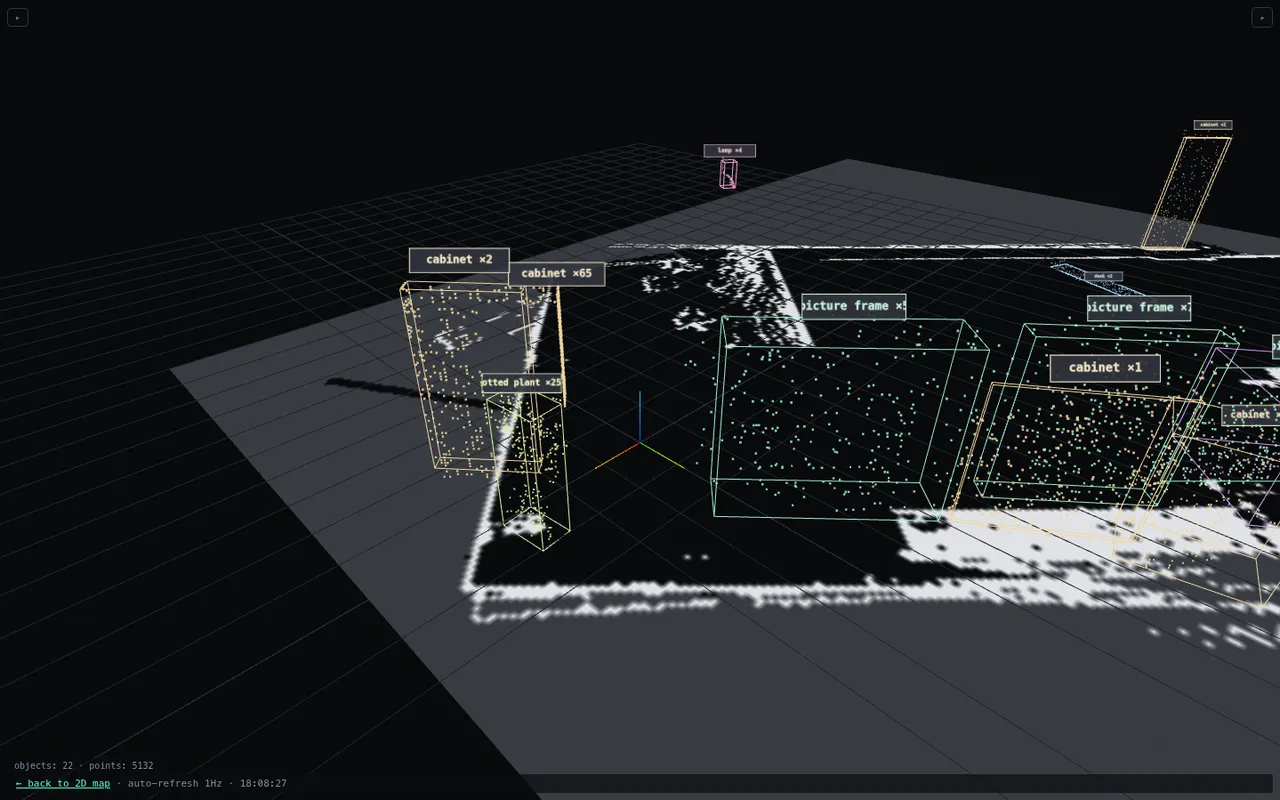

| 三维视图 | /3d | 对象点云与包围盒，判断几何是否合理 |

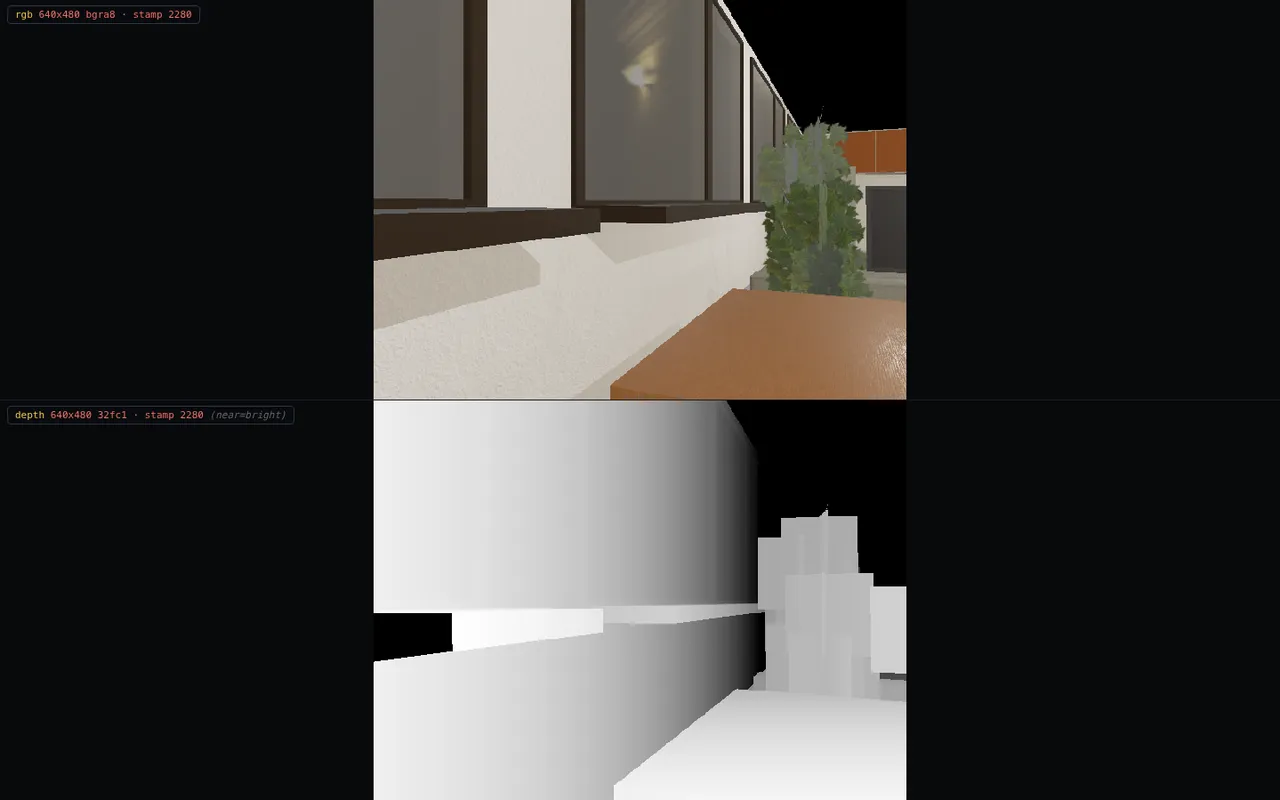

| 相机 | /cam | 感知流水线实际收到的彩色图与深度图，带编码与时间戳 |
| 标注与地图 | /user | 画房间、保存与加载地图、纠正定位 |
新部署一个对象都没有时，先开相机页：页面上有图就说明相机链路通，问题在检测；页面空白或标题里的时间戳不再前进，问题在相机或 TF。
保存一张地图
一次保存会写两部分数据，分别由两个服务负责：
- 建图服务写地图本身：占据栅格、点云和 RTAB-Map 数据库，也就是建图与定位里那个已保存地图目录。
- 场景服务写这张地图上的语义：你画的房间，以及当前对象快照。
两者用同一个 Map ID 关联，所以加载时能一起恢复。

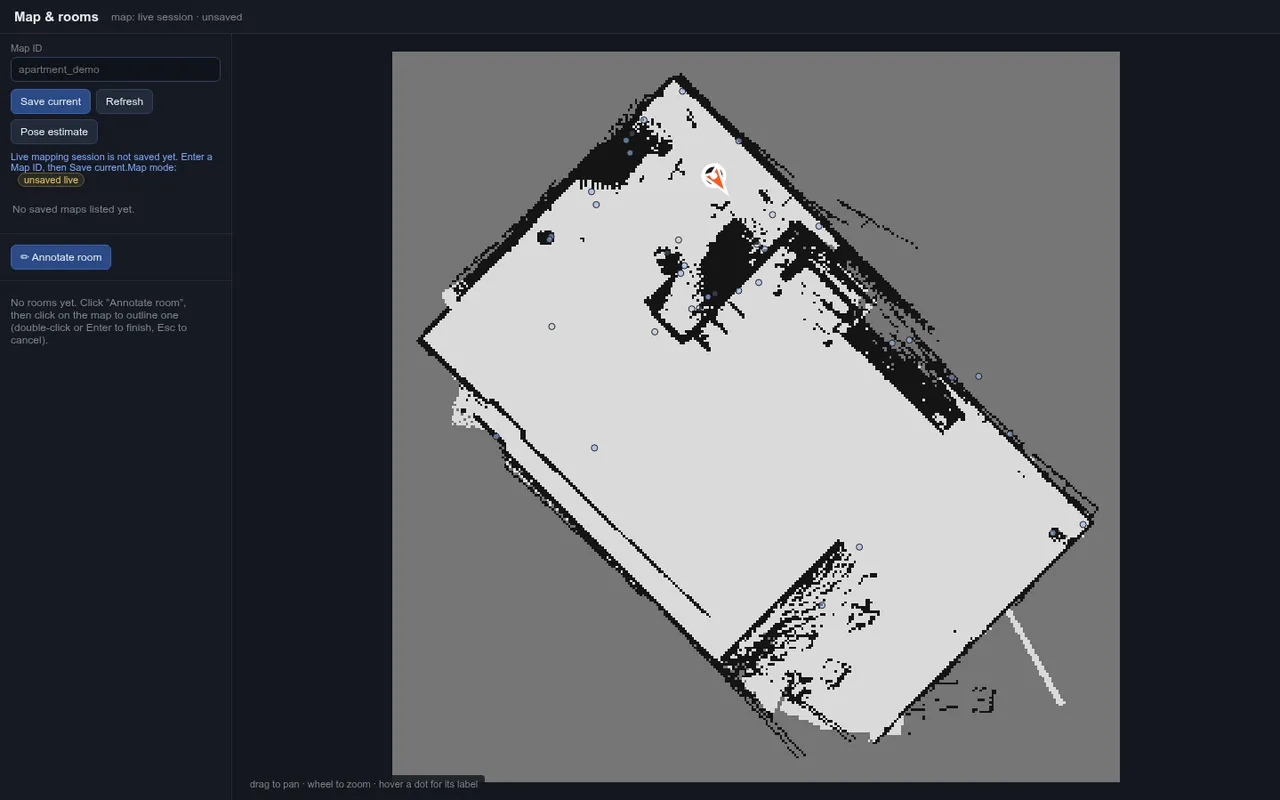

- 打开
/user。顶部状态区显示当前地图的 Map ID；还没保存过的实时会话显示unsaved live。 - 在 Map ID 里填一个名字，例如
office_3f。之后goal_room这类查询只在这个 ID 的范围内找房间。 - 点 Save current。成功后状态行给出写入结果和房间数量。
用同一个 Map ID 再点一次 Save current，结果取决于当前处于哪种模式。在定位模式下且这张地图已经加载过，地图本身不会被覆盖，只更新房间和对象。还在建图模式下则直接拒绝，界面提示该地图的空间产物不可变。想重建地图，先删掉再重新保存。
这个限制是有意的。机器人定位错了的时候画面看起来仍然正常，如果这时保存能覆盖，一张好地图就被毁了，而且没法恢复。
加载一张地图并纠正定位
- 在
/user的地图列表里点目标地图的 Load。 - 界面依次执行四步并显示进度：校验地图文件是否完整、把建图服务切到定位模式、等待一张新的占据栅格、恢复房间与对象。
- 加载完成后如果机器人在地图上的位置明显不对，点 Pose estimate，按钮会变成
Click pose on map，再在地图上点机器人实际所在的位置。
加载之后房间与对象都归属于同一个 Map ID，不需要额外操作。
手工标注房间
房间目前由人手动标注，感知流水线不产生房间。
- 在
/user点 ✏ Annotate room，按钮变成✕ Cancel drawing。 - 在地图上依次点击房间的各个角点，至少三个。
- 双击或按
Enter结束，按Esc取消。 - 在右侧列表里给它命名。
地图重建（generation 提升）之后房间不会被删除，而是标为过期并显示成黄色，同时出现提示横幅。逐个确认仍然有效点 Still valid，位置变了就重画。房间由人工标注产生，系统只做标记，不会自动删除。
完整的界面语义规则，包括地图不可覆盖与过期标记的处理，在场景理解接口页。
硬件要求
metric 档要跑三个模型，它们决定了下限。下表是容器内实际加载的权重：
| 模型 | 作用 | 权重文件 | 大小 |
|---|---|---|---|
| YOLO-World v8l | 开放词表检测 | yolov8l-world.pt | 92 MB |
| MobileSAM | 掩码分割 | mobile_sam.pt | 39 MB |
| OpenCLIP ViT-B-32 | 掩码编码 | open_clip_pytorch_model.bin | 578 MB |
合计约 710 MB 权重，首次构建时下载。检测器的词表规模见启动日志，Webots 示例是 55 类。
CLIP 换成 ViT-H-14 会显著抬高显存。Replica 基准上实测，同一条流水线：
| CLIP | 峰值显存（alloc / reserved） | 单场景耗时 |
|---|---|---|
| ViT-B-32 | 2.23 / 5.85 GiB | 436 s |
| ViT-H-14 | 5.39 / 9.02 GiB | 538 s |
显存差 2.4 倍、耗时 1.23 倍，而该基准上分割质量没有可测提升，所以默认用 ViT-B-32。
实测占用
两组数据，分别来自 x86 开发机和 Jetson AGX Thor：
| 项目 | x86 + RTX 2060 | Jetson AGX Thor |
|---|---|---|
| 显存 | 3.0 GB / 6 GB | 2.23 GiB alloc、5.85 GiB reserved |
| GPU 占用 | 约 37% | 峰值 98% |
| CPU | 约一个核（107%） | — |
| 容器常驻内存 | 启动 1.2 GB，五分钟后 2.8 GB | 与显存共用 122 GB 统一内存 |
| tj 峰值 | — | 47 °C |
x86 一组取自 Webots 办公室场景巡场，metric 档、YOLO-World + MobileSAM + CLIP ViT-B-32；Thor 一组取自 Replica 基准单场景跑完。
Thor 是统一内存架构，显存和内存不分开，所以 nvidia-smi 的每进程显存显示 [N/A]，这是正常的。
一处尚未定位的内存异常
同一条巡场路线上，有一次容器常驻内存在一个采样周期（5 秒）内从 2.8 GB 涨到 22.0 GB，维持约两分钟后随容器重启回落。该增长是突发的，不是缓慢累积。原因尚未定位，当前的主要怀疑对象是周期性合并，它会把两个对象的点云拼接后重新处理。
嵌入式平台的内存与显存共用，一次这样的增长足以让整机终止，因此移植前应先复现并修复。
三种部署方式
场景服务是唯一与平台相关的 Robonix 系统组件。Rust 系统二进制是一份静态构建，场景服务带着一整套 CUDA 感知栈。
| 部署方式 | 清单 | torch 来源 | 怎么跑 |
|---|---|---|---|
| x86 容器（默认） | package_manifest.yaml | 镜像内置 cu128 wheel | docker run --gpus all |
| Jetson 容器 | package_manifest.jetson-docker.yaml | jetson-ai-lab wheel | docker run --runtime nvidia |
| Jetson 原生 | package_manifest.jetson-native.yaml | 宿主 JetPack torch | 宿主 python3 -m scene_service.service |
多数 Jetson 上推荐原生路径，它复用 JetPack 的 CUDA 栈，不必构建数 GB 的 L4T 镜像。宿主依赖的安装命令在 system/scene/README.md。
定位常见问题
启动后界面打不开，进程仍在运行。 生命周期激活（CMD_ACTIVATE）有 90 秒上限。x86 上从感知计划打印到检测器就绪实测 12.6 秒，其中 YOLO-World 约 5 秒、CLIP 约 1 秒，余量很大。超时几乎都是被某个外部资源阻塞，而不是模型加载慢：用日志里 perception plan: 到 ConceptGraphsDetector started 两行的时间差判断。上一次部署没有完全退出、端口仍被占用，是最常见的一种。调大 ROBONIX_DRIVER_INIT_TIMEOUT_S 只会把问题推后，不要用它绕过。
运行一段时间后 scene 退出，日志最后一行是 exit status: 137。 137 是被 SIGKILL。先分清是不是内存：
docker inspect <容器名> --format '{{.State.OOMKilled}}'
返回 true 才是内存问题，对应下面那处尚未定位的内存异常。返回 false 时往前翻日志，通常能看到这条链：
[scene] latest pose/odometry sample is 21.68s old; spatial self update skipped
[scene-geometry] Soma footprint unavailable: <_InactiveRpcError ...>
status = StatusCode.DEADLINE_EXCEEDED
位姿数据先停，随后 scene 调 Soma 取 footprint 超时，生命周期心跳跟着超时，启动器判定失败并 SIGKILL 它。根因在上游的 ROS 2 数据流，不在 scene 自己。此时 Soma 往往还是 ACTIVE，看它的状态会误导。
先确认仿真或机器人还在发位姿。仿真容器跑了很久之后 ROS 2 数据流卡住是复现过的，sim/stop.sh 有时停不掉它，需要 docker rm -f 强制重建。
一个对象都没有。 按顺序看三处：启动日志的 tier= 行是不是 geometric；相机页有没有图；日志里有没有周期性的检测计数行。metric 档缺内参时会一直等待，这是设计行为，日志里会说明。
对象重复。 先看重复的两条记录类别是否不同。不同就属于标签抖动，用 SCENE_CG_MERGE_CLASS_GROUPS 把这两个类归组；相同就调 SCENE_CG_SAME_CLASS_MERGE_DIST_M。两者都不要调过头，合并过激会把两个相邻的真实物体折叠成一个。
对象位置整体偏移。 检查相机到地图的变换来源。TF 树完整时走 TF；只有位姿加外参时，任何一处标定误差都会整体搬运所有对象。启动日志的 grounding= 字段只反映启动那一刻内参与位姿两条能力约定是否接上，degraded 说明其中至少一条缺失，与运行时选了 TF 还是外参无关。
建图回环后对象留在原地。 这是已知缺陷，当前没有实现修复。重建地图后用标注页确认或重画房间，对象会随重新观测重建。
参考
感知流水线与所用模型的出处：
- ConceptGraphs 论文：Gu Q, Kuwajerwala A, Morin S, Jatavallabhula K M, 等。ConceptGraphs: Open-Vocabulary 3D Scene Graphs for Perception and Planning。arXiv:2309.16650。另有项目主页。
- ConceptGraphs 代码：concept-graphs/concept-graphs，场景服务使用其
ali-dev分支。 - YOLO-World 开放词表检测，经 Ultralytics 提供的
YOLOWorld接口调用。 - MobileSAM，负责由检测框生成掩码。
- OpenCLIP，
ViT-B-32权重，负责掩码特征编码。
本页的实测数字来自 x86 工作站上的 Webots 仿真部署，硬件配置见「硬件要求」一节。
