Webots 快速上手

本教程在一台 Linux x86_64 主机上启动 Tiago Webots 仿真，以及 Robonix 的系统组件、原语（Primitive）、服务（Service）和技能（Skill），然后通过 Liaison 提交一条自然语言任务。第一次执行会编译 Rust 工作区、构建容器并下载依赖；后续复用缓存时才是快速启动流程。

目标平台Ubuntu 22.04 或 Debian 13，x86_64

运行方式Docker Compose + Webots GUI

源码仓库syswonder/robonix

1. 检查主机

默认图形界面路径需要可用的 X Server 和图形栈。命令行工具需要 Git、Make、Python 3.10+、Rust stable、uv、Docker Engine 和 Compose v2。

本教程使用的图形环境

当前完整 Webots 测试使用 NVIDIA GPU、NVIDIA 驱动和 nvidia-container-toolkit；下面的主流程以这条已验证路径为准。仓库的基础 Compose 也映射了 /dev/dri，镜像内还包含 Xvfb。但 Intel/AMD 图形和 CPU 软件渲染尚未纳入完整端到端验收，只作为兼容与排错路径。

在 Ubuntu / Debian 上安装基础工具：

sudo apt update
sudo apt install -y \
  build-essential git curl ca-certificates \
  python3 python3-pip python3-grpc-tools alsa-utils ffmpeg

alsa-utils 和 ffmpeg 供语音链路使用。第 6 节会用麦克风和扬声器完成一次语音任务，arecord 和 aplay 也来自 alsa-utils。

安装 Rust stable：

curl --proto '=https' --tlsv1.2 -sSf https://sh.rustup.rs | sh
source "$HOME/.cargo/env"

安装 uv：

curl -LsSf https://astral.sh/uv/install.sh | sh
export PATH="$HOME/.local/bin:$HOME/.cargo/bin:$PATH"

Docker 使用官方的 Ubuntu 或 Debian 安装步骤。安装后确认当前用户可以直接运行 Docker；如果刚加入 docker 组，需要重新登录当前桌面会话。

scene 镜像的构建需要 BuildKit（RUN --mount=type=cache），因此还需 buildx 插件。按上面 Docker 官方源装的，它随 docker-buildx-plugin 一并装上。用发行版自带的 docker.io 则要另装，Ubuntu 和 Debian 的包名都是 docker-buildx：

sudo apt install docker-buildx

git --version
make --version | head -n 1
python3 --version
rustc --version
cargo --version
uv --version
docker version --format '{{.Server.Version}}'
docker compose version
docker buildx version
python3 -c 'import grpc_tools.protoc; print("grpc_tools: ok")'

预期结果： 版本命令均以状态码 0 退出；Python 版本不低于 3.10，grpc_tools: ok 可见，Docker 命令不需要 sudo，docker compose version 显示 Compose v2。

2. 安装 Robonix

克隆源码并初始化子模块。本页的命令输出、参数默认值和界面截图都取自 223675d9，跟着做时检出同一个提交，看到的东西才和这里一致：

git clone --recurse-submodules https://github.com/syswonder/robonix.git
cd robonix
git checkout --detach 223675d9a5000e70debae4f2512404cec5c9c442
git submodule update --init --recursive

git rev-parse HEAD
git submodule status --recursive
make install

make install 把 rbnx、代码生成器和 Atlas、Executor、Soma、Vitals、Pilot、Liaison 等系统可执行文件安装到 ~/.cargo/bin。它同时把当前克隆目录登记为 Robonix 源码根目录。确认安装结果：

export PATH="$HOME/.local/bin:$HOME/.cargo/bin:$PATH"
rbnx --version
rbnx path root

预期结果： git rev-parse HEAD 输出 223675d9a5000e70debae4f2512404cec5c9c442；rbnx path root 输出刚克隆的 Robonix 仓库绝对路径。

3. 配置视觉语言模型

Pilot 需要兼容 OpenAI 接口的视觉语言模型（VLM）访问地址。以下变量必须出现在执行 rbnx boot 的同一个命令行环境中：

export VLM_API_KEY='sk-...'
export VLM_BASE_URL='https://api.example.com/v1'
export VLM_MODEL='your-model-name'

不要把真实 key 写进 Git。Robonix 当前不会自动加载 deployment 目录中的 .env；如果团队用 .env 管理本机变量，应将其加入 .gitignore，并在启动前显式加载：

set -a
source .env
set +a

检查变量是否存在时不要打印 key：

test -n "${VLM_API_KEY:-}" && echo 'VLM_API_KEY is set'
printf 'VLM_BASE_URL=%s\nVLM_MODEL=%s\n' "$VLM_BASE_URL" "$VLM_MODEL"

4. 构建 Webots 部署

从 Robonix 仓库根目录进入示例：

cd examples/webots
rbnx build

构建读取 examples/webots/robonix_manifest.yaml，准备本地软件包，并把清单中通过 url: 引用的音频、建图、导航和自主探索仓库放入 rbnx-boot/cache/。

第一次构建时间主要取决于容器镜像、模型下载、网络和 CPU。不要把冷启动时间与复用缓存后的启动时间混为一谈。

Webots 部署包含一条完整的语音链路：音频原语、语音识别与合成、声纹。第 6 节会用到它。默认识别后端是本地 FunASR，第一次构建会安装语音依赖并下载 paraformer-zh-streaming 模型。要改用腾讯云，或想了解为什么默认不启用 Whisper，见语音后端配置。

预期结果： rbnx build 以状态码 0 退出。构建脚本的输出直接显示在当前终端，各软件包的构建产物位于各自的 rbnx-build/；随后执行 rbnx boot 时，运行日志才会写入当前部署目录的 rbnx-boot/logs/。

5. 启动仿真与 Robonix

仿真和 Robonix 分两个终端启动，第 6 节提交任务时再开第三个。三个终端都进第 2 节克隆的那一份源码，不要另外克隆：仿真脚本、部署清单和 rbnx 解析的路径都以它为准。

终端	作用	生命周期
1	Webots 仿真、ROS 2、RViz2	前台阻塞，关掉即停仿真
2	rbnx boot 拉起 Robonix 全栈	前台阻塞，Ctrl+C 即关闭部署
3	rbnx caps / rbnx chat 等查询与交互	随时开关

终端 1：Webots、ROS 2 与 RViz2

cd /path/to/robonix
bash examples/webots/sim/start.sh --world office.wbt

脚本会启动仿真容器，等待 ROS 2 话题就绪，并在容器内启动 RViz2。它默认使用 ROS 中间件实现（ROS Middleware Implementation，RMW）rmw_zenoh_cpp；同一部署中的 ROS 2 进程必须使用相同的 RMW_IMPLEMENTATION。Webots 容器会为该示例启动 rmw_zenohd，本快速上手流程不需要另起路由器，也不需要设置第二个 Robonix 专用 RMW 变量。

预期结果： 终端先出现 [sim/start] waiting for live sim sensor data...，随后是 [sim/start] live odom, RGB, and lidar data received 和 RViz2 日志路径；Webots 与 RViz2 窗口可见。就绪判据是 /odom、/head_front_camera/rgb/image_raw、/scanner 三个话题各收到一帧。

RViz2 窗口里在看什么

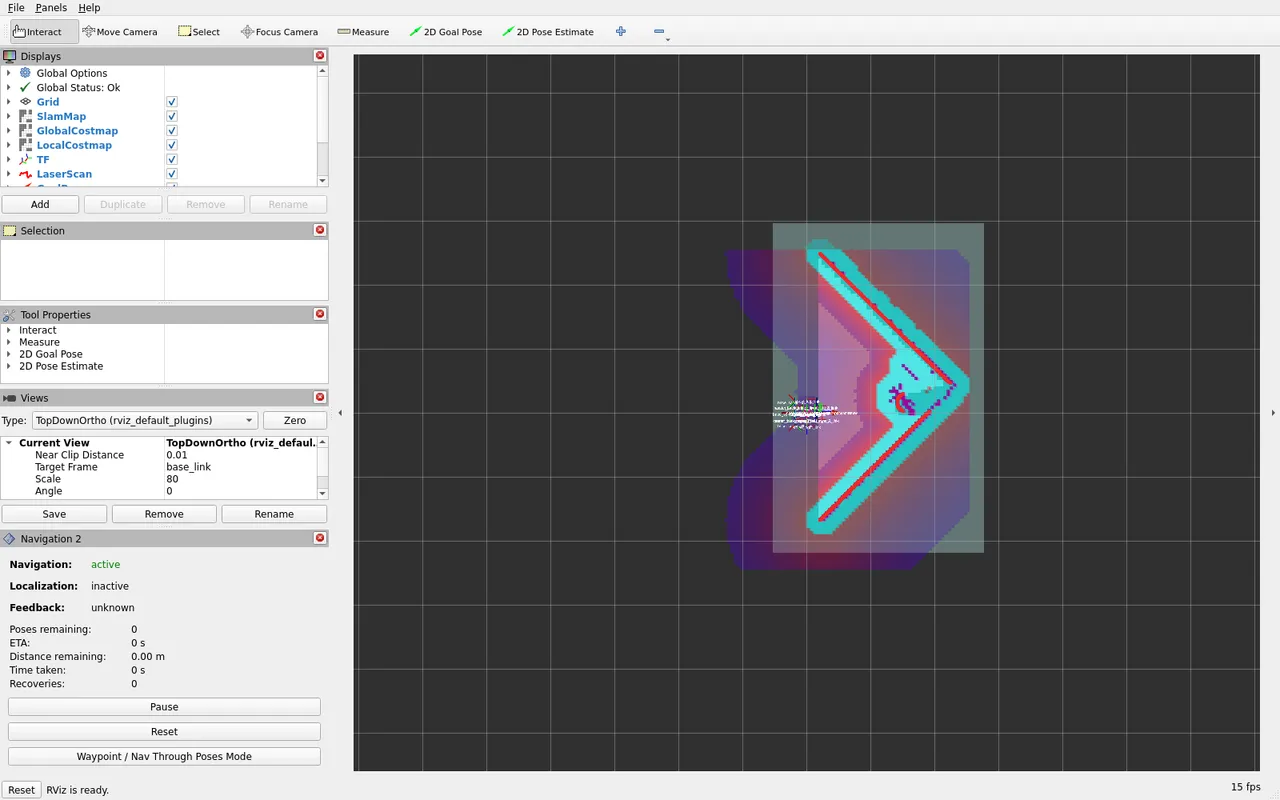

RViz2 是验收和排障工具，机器人无头运行时不需要它。示例自带的配置是 examples/webots/sim/rviz2_default.rviz，Fixed Frame 设为 map，默认打开这些显示项：

Displays 面板中的名字	话题	用途
SlamMap	/map	建图服务输出的二维占据栅格
GlobalCostmap	/global_costmap/costmap	导航的全局代价地图
LocalCostmap	/local_costmap/costmap	导航的局部代价地图
LaserScan	/scanner_normalized	雷达点，用来判断是否与墙面重合
GlobalPlan	/plan	全局路径
LocalPlan	/local_plan	局部路径
Odometry	/odom	底盘里程计
GoalPose	/rviz_goal_pose	从 RViz 工具栏下发的目标点
TF	—	坐标树
Grid	—	参考网格，不来自机器人

左侧 Displays 面板控制每一项的开关。刚启动时 /map 还是空的，建图服务收到足够数据后才会出现栅格。

三件事最值得先看。

TF 是否连通。在左侧 Displays 面板里找到 TF 这一项，点它左边的三角展开，里面有 Frames 和 Tree 两个子项。Frames 列出当前收到的所有坐标系，Tree 才是要看的那个，展开后按父子关系缩进显示，正常应该读成 map 底下挂 odom，odom 底下挂 base_link。某一级没出现，就是那一级的发布者没起来：缺 map 是建图服务没起或还没输出，缺 odom → base_link 是底盘原语没发里程计。命令行的等价做法是 ros2 run tf2_ros tf2_echo map base_link，连通时持续打印平移和旋转，断了会一直报找不到变换。雷达是否贴合：机器人静止时 LaserScan 的点应当落在墙上，明显偏移说明定位不对。代价地图是否合理：机器人周围不应出现大片致命代价，否则规划会失败。

上面这些显示项只读话题，但 RViz2 不止能看。本示例的 RViz 配置带了三样能动机器人的工具：

工具或面板	位置	作用
2D Pose Estimate	顶部工具栏	发布到 /initialpose，用来在定位跑偏时手工把机器人摆回正确位置
2D Goal Pose	顶部工具栏	发布到 /rviz_goal_pose，在地图上点一下即可下发导航目标
Navigation 2 面板	左下	显示导航状态，并可取消正在执行的目标

2D Goal Pose 能真正驱动机器人，是因为启动脚本额外拉起了一个中继进程 goal_pose_relay.py，它把 /rviz_goal_pose 转成 navigate_to_pose 动作再发给 Nav2。中继还会把时间戳清零，因为 RViz 的目标工具即使在 use_sim_time 下也盖墙上时间，规划器无法拿它对齐仿真时钟的 TF。

需要急停时，用 Navigation 2 面板取消当前目标；它只终止导航，不停止其他组件。完整的本体验收清单见本体接入指南 §7.4，那里还说明了自建部署里 SetGoal 与 GoalTool 的区别。

终端 2：Robonix 系统

export PATH="$HOME/.local/bin:$HOME/.cargo/bin:$PATH"
export VLM_API_KEY='sk-...'
export VLM_BASE_URL='https://api.example.com/v1'
export VLM_MODEL='your-model-name'
export RMW_IMPLEMENTATION=rmw_zenoh_cpp

cd /path/to/robonix/examples/webots
rbnx boot

没有音频设备的机器

audio_driver 默认自动探测系统的麦克风和扬声器。设备选择在第 6 节的 Ctrl+A 页面里做，这里不用配。

机器上确实没有任何声卡时（无声卡服务器或 CI），audio_driver 会启动失败。在执行 rbnx boot 的同一终端退回空设备：

export AUDIO_MIC_DEVICE='null'
export AUDIO_SPEAKER_DEVICE='null'

字符串 null 选择 ALSA 内置的空 PCM，不需要创建 .asoundrc。此时第 6 节的语音步骤无法验证，其余步骤不受影响。

Webots 部署清单配置以下系统组件和软件包：

• 系统：Atlas、Soma、Vitals、Scene、Executor、Pilot、Liaison
• 原语：Tiago 底盘、RGB-D 相机、二维激光雷达、tiago_health（模拟本体遥测，供 Soma/Vitals 消费），以及通过独立仓库取得的 ALSA 音频和客户端音频桥
• 服务：记忆（memsearch 与 memgraph 结构化记忆并行）、语音、声纹、建图、导航
• 技能：探索；启动后保持 INACTIVE，第一次被调用时由 Executor 激活

预期结果： 启动摘要中没有 failures，系统组件显示监听地址，原语与服务为 ACTIVE，Explore 为 INACTIVE。终端最后显示组件已启动以及 rbnx-boot/logs 路径。

Scene 调试页默认位于 http://127.0.0.1:50107/。页面同时显示二维占据栅格、语义对象、机器人位姿、三维点云和相机流；这些数据只有在相应提供方已经启动并发布后才会出现。

6. 提交第一条任务

保持终端 1 和终端 2 运行，在终端 3 检查注册状态：

export PATH="$HOME/.local/bin:$HOME/.cargo/bin:$PATH"
cd /path/to/robonix/examples/webots

rbnx caps -v
rbnx tools
rbnx chat

rbnx chat 先通过 Atlas 发现 Liaison，再由 Liaison 把用户输入交给 Pilot，不绕过交互层直连 Pilot。

下面三句各走一条不同的链路，建议依次试：

What can you see in front of the robot?

这句只读相机。Pilot 调用场景服务的能力，回答里应当出现房间里的物体。

Explore the current room and report what you find.

这句会让机器人动起来。Pilot 选中第 5 节列出的探索技能，Executor 首次调用它时把它从 INACTIVE 激活。在第三个终端重新执行 rbnx caps 可以看到状态变了：

● explore [ACTIVE] robonix/skill/explore (4 caps)

What tasks are currently running?

这句查执行状态，不下发新动作。

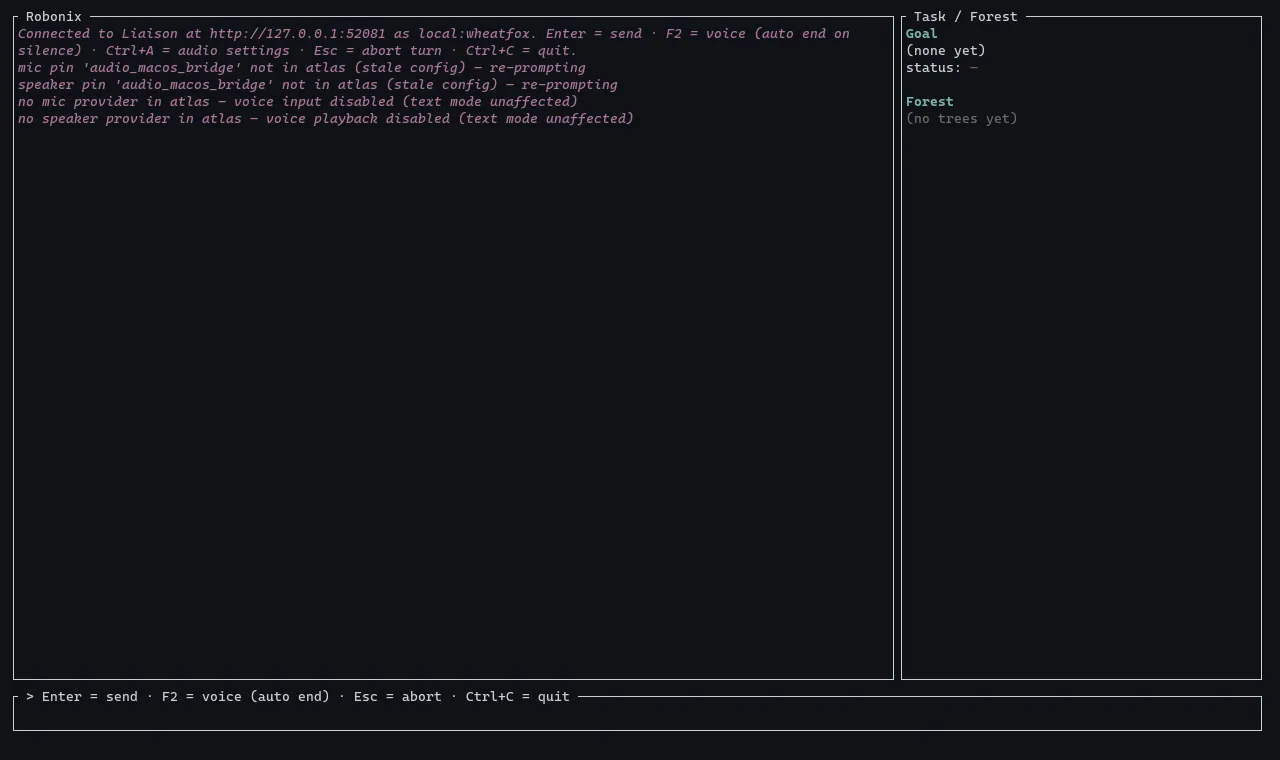

界面顶部会打印本次可用的按键：

Enter = send · F2 = voice (auto end on silence) · Ctrl+A = audio settings · Esc = abort turn · Ctrl+C = quit.

Esc 中断当前交互回合，Ctrl+C 退出文本用户界面（Text User Interface，TUI）。

预期结果： 每一轮对话，界面从上到下依次出现四种内容：自己输入的那句话、Pilot 的规划状态、被调用的能力，以及最终回复。左侧是这条时间线，右上的 Task / Forest 面板同步显示当前任务和它的机器人任务描述语言（Robot Task Description Language，RTDL）树。

回复不符合预期时，先分清是规划错了还是执行错了。界面上能看到 Pilot 选了哪些能力，这是规划部分；能力自己做了什么要看提供方日志，每个提供方一个文件，例如 Explore 的在 rbnx-boot/logs/explore.log。只看启动器日志的尾部通常看不出问题。

选择麦克风与扬声器

在 rbnx chat 里按 Ctrl+A 打开音频设置页。它一屏显示四项：麦克风提供方、麦克风设备、扬声器提供方、扬声器设备。

按键	作用
Tab / Shift+Tab	在四个区块之间切换
↑ ↓ 或 k j	在当前区块内移动
Enter 或 Space	选中当前项
r	重新从 Atlas 拉取提供方与设备列表
Esc 或 Ctrl+A	关闭并保存

本机运行仿真时，两个提供方都选 audio_driver，它使用这台机器的 ALSA 设备。设备项留空表示用系统默认；默认设备不对时在这里显式选一个。关闭后聊天界面会打印一行 audio settings updated: mic=… · speaker=… 确认。

Atlas 里没有麦克风或扬声器提供方时，页面会提示 no mic provider in atlas — voice input disabled。这不影响文本任务。

用语音提交一条任务

按 F2 开始说话，停止说话后录音自动结束，不需要再按一次。对着麦克风说一句和上面同样的话，例如“你前面有什么”。

Liaison 依次调用麦克风采集、语音识别、声纹、Pilot 规划和语音合成，最后由扬声器播报回复。这条链路用到第 4 节下载的 FunASR 模型和刚才选定的设备。

预期结果： 界面依次显示识别文本、规划状态和回复，扬声器播出回复语音。

识别文本为空或明显不对时，先确认录音设备本身可用：

arecord -d 3 -f S16_LE -r 16000 -c 1 /tmp/mic-test.wav
aplay /tmp/mic-test.wav

这段录放音直接使用 ALSA，不经过 Robonix。听不到声音说明问题在设备或权限，不在语音服务。

7. 选择其他 Webots 场景

示例内置五个场景，每次启动选其中一个。office.wbt 是默认场景，第 5 节已经用过。

其余四个在第一次运行前，需要先下载一次 Cyberbotics 官方离线资源包。下载只做一次，之后复用持久化缓存：

cd /path/to/robonix
ROBONIX_WEBOTS_DOWNLOAD_ALL_ASSETS=1 \
  bash examples/webots/sim/start.sh --world apartment.wbt

资源就绪后，换场景只需改 --world。仿真正在运行时直接执行也可以，Compose 会按新的场景重建容器：

bash examples/webots/sim/start.sh --world complete_apartment.wbt
bash examples/webots/sim/start.sh --world break_room.wbt
bash examples/webots/sim/start.sh --world kitchen.wbt

office.wbt	apartment.wbt
complete_apartment.wbt	break_room.wbt
kitchen.wbt

仿真容器第一次启动时，无论选哪个场景，都会通过 https://ghfast.top/ 下载一次带校验和的 webots-office-seed-v3，随后从持久化 Webots 缓存卷复用。要绕过镜像站直连 GitHub，可把 ROBONIX_WEBOTS_SEED_MIRROR 设为空；ROBONIX_WEBOTS_SEED_URL 可以覆盖完整下载地址。

8. 停止并清理运行进程

首先停止 Robonix：在运行 rbnx boot 的终端按 Ctrl+C，并等待关闭完成；也可以从另一个终端在部署目录执行 rbnx shutdown。随后再停止 Webots 仿真和由示例记录的 RViz2 进程：

cd /path/to/robonix/examples/webots
# 仅在没有通过 Ctrl+C 停止 rbnx boot 时执行：
rbnx shutdown
bash sim/stop.sh

sim/stop.sh 是全量清场脚本，不只停仿真：它按进程名 pkill -9 掉 Robonix 的系统二进制（atlas、executor、soma、pilot、vitals、liaison）和各软件包进程，按模式杀 RViz2，再 docker rm -f 掉 mapping、scene、explore 容器，最后 docker compose -f compose.yaml down。

正常关闭仍应先 rbnx shutdown，让各组件走完生命周期；sim/stop.sh 是那之后的兜底。它保留可复用的镜像、Webots 资源卷和软件包构建缓存。

排错

Webots 或 RViz2 窗口未出现

printf 'DISPLAY=%s\n' "${DISPLAY:-<unset>}"
docker ps --filter name=robonix_tiago_sim

本地图形桌面通常使用 DISPLAY=:0。若日志包含 X11 权限错误，按 start.sh 打印的 xhost 命令授权本地 Docker 用户。

无本地桌面时使用浏览器流

ROBONIX_SIM_STREAM=1 会启动浏览器查看器：主机存在 /dev/nvidia0 时自动选择 NVIDIA Xorg，否则回退到 Xvfb 软件渲染。Xvfb 不需要 NVIDIA 设备，但速度明显较低。

ROBONIX_SIM_STREAM=1 bash examples/webots/sim/start.sh

本机打开 http://127.0.0.1:8080/。查看器连接优化后的 WebSocket 端口 1235，不要连接 Webots 原始端口 1234。端口可分别通过 ROBONIX_SIM_VIEWER_PORT 和 ROBONIX_SIM_STREAM_PORT 覆盖。

远程机器运行时，把查看器和 WebSocket 一起转发：

ssh -N \
  -L 18080:127.0.0.1:8080 \
  -L 11235:127.0.0.1:1235 \
  user@server

然后打开 http://127.0.0.1:18080/?wsPort=11235。

audio_driver 启动失败

先检查 ALSA 是否识别到硬件，再对照 audio_driver 日志中的设备名：

arecord -l
aplay -l
rbnx logs -t audio_driver -l warn

-l 只列硬件设备，不列 null 之类的 ALSA 插件。有硬件但日志报打不开设备时，按第 6 节“选择麦克风与扬声器”显式指定 hw:N,M，或改用 plughw:N,M 让 ALSA 重采样。两条命令都列不出任何设备，才按同一张提示卡退回空设备；此时第 6 节的语音步骤无法验证。

软件包启动失败

先读启动摘要中点名的提供方日志，不要只看启动器日志尾部：

ls -1 rbnx-boot/logs
provider_id=tiago_lidar
tail -n 120 "rbnx-boot/logs/${provider_id}.log"

远程软件包不是最新版本

rbnx-boot/cache/ 会复用已克隆的上游仓库。显式更新：

rbnx update

更新会改变实际运行的源码修订号；团队复现问题时，应同时记录部署仓库和每个远程软件包的提交号。

下一步

• 图形客户端：把 rbnx chat 换成网页界面，可以看 RTDL 树、用客户端电脑的麦克风和扬声器。
• 系统部署与启动：理解真实启动所有权、生命周期和日志位置。
• 本体接入指南：把 Webots 能力提供方替换为真实机器人硬件。
• 开发者指南：从 template-rbnx 开发自己的原语、服务或技能。
• 接口目录：查询标准契约与 ROS 接口定义。
